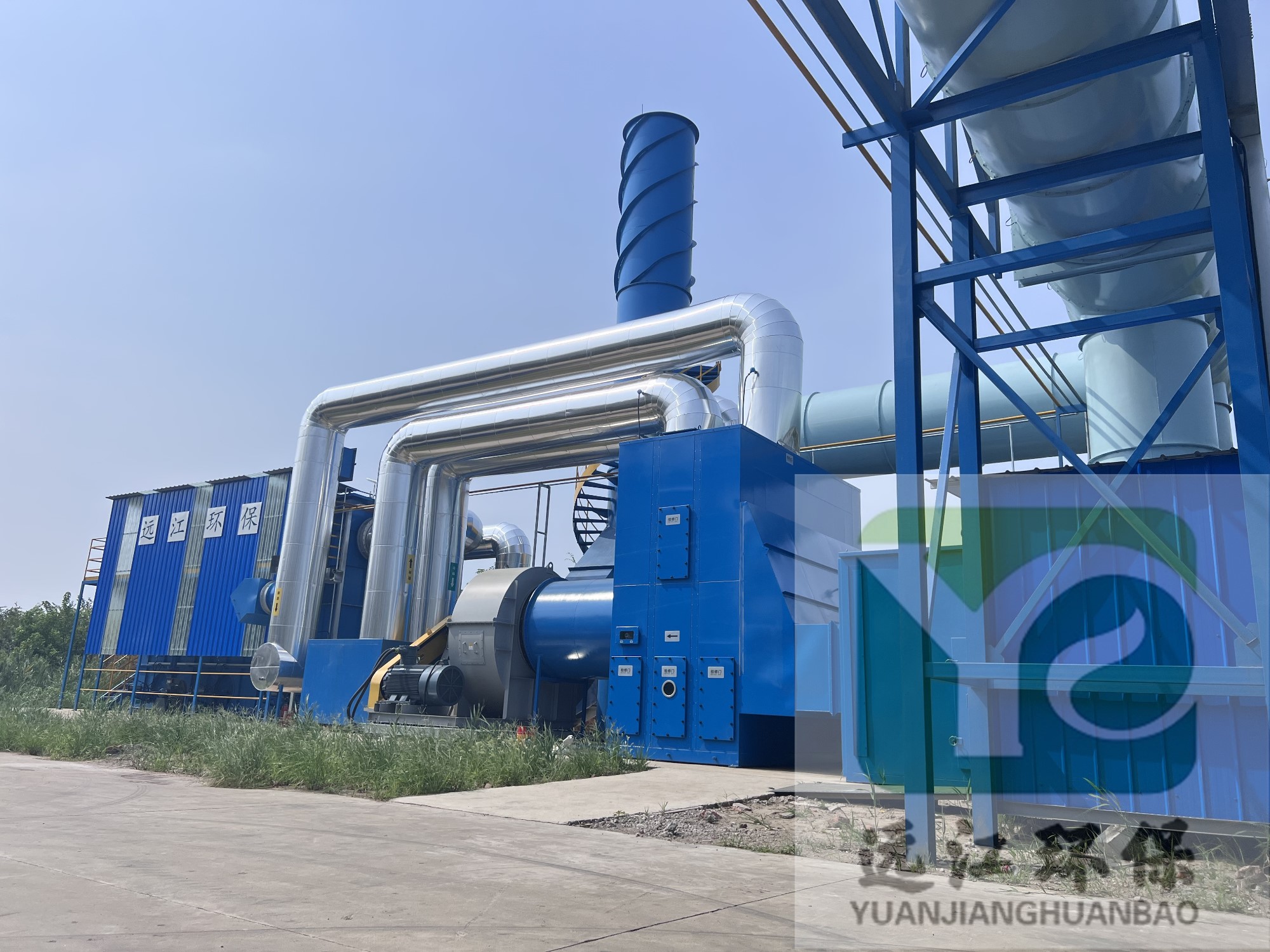

待處理廢氣源自噴漆房作業產生，氣量200000m³/h，每天工作時間6小時設計分析，轉輪通過電機帶動連續旋轉，交替進入吸附區和脫附區，吸附區占整個輪體麵積的10/12，車間廢氣直接通過吸附區後，VOCs組分被轉輪上的分子篩補集，穿過轉輪氣流可以直接排放。隨著轉輪逐漸吸附飽和，轉輪轉入脫附區，脫附區通過200℃的脫附風將VOCs組分脫附下來，形成高濃度小風量的廢氣；後這股廢氣進去氧化室，氧化室溫度750℃以上，廢氣停留時間1.2s以上，確保廢氣的到充分處理。

工藝流程說明：

廢氣收集後，首先經過幹式過濾器，過濾器采用五級過濾器，去除廢氣中的微量漆霧粉塵等。

經過預處理的廢氣，進入疏水性沸石濃縮轉輪，廢氣中的有機物背有效的吸附在沸石分子篩轉輪中，達到去除之目的。

經過沸石吸附揮發性有機物後之潔淨氣體，直接透過煙囪排放至大氣中。

轉輪持續以每小時 3~6 轉的速度旋轉，同時將吸附之揮發性有機物傳送至脫附區。

於脫附區中利用一小股加熱氣體將揮發性有機物進行脫附。

脫附後之沸石轉輪旋轉至吸附區，持續吸附揮發性有機氣體

脫附後之濃縮有機廢氣送至焚化爐進行燃燒轉化成水及二氧化碳排至大氣中。

利用混熱罐取爐膛高溫煙氣與冷卻氣混合，用於脫附氣體
